Jak zaprojektować i zmontować betonowe trybuny stadionowe z elementów prefabrykowanych bez błędów

Budowa nowoczesnych obiektów sportowych wymaga rygorystycznego podejścia do inżynierii budowlanej. Przy projektowaniu i montażu widowni z elementów betonowych kluczowe znaczenie mają precyzyjna geometria układu, przewidywane obciążenia użytkowe oraz sprawna organizacja prac z wykorzystaniem ciężkiego sprzętu. Aspekt wizualny areny schodzi na dalszy plan wobec bezwzględnych wymagań bezpieczeństwa. W naszej praktyce produkcyjnej w zakładzie Pascal Prefabrykaty obserwujemy, że sukces inwestycji opiera się na idealnym zgraniu wymiarów już na bardzo wczesnym etapie. Nawet milimetrowe odchylenia podczas odlewania betonowych segmentów mogą radykalnie utrudnić późniejsze prace na placu budowy. Cały proces inwestycyjny zależy od ścisłej współpracy między autorem projektu konstrukcyjnego, technologami w wytwórni oraz generalnym wykonawcą odpowiedzialnym za posadowienie.

Dane projektowe i przygotowanie do produkcji

Przed rozpoczęciem formowania elementów zbrojonych inżynierowie muszą skompletować obszerną dokumentację techniczną. Niezbędna jest dokładna liczba miejsc siedzących, docelowa wysokość poszczególnych rzędów, rozmieszczenie wyjść ewakuacyjnych oraz szerokość ciągów komunikacyjnych. Równie istotne staje się przeanalizowanie parametrów geotechnicznych na docelowym terenie budowy. Obejmują one nośność gruntu rodzimego, maksymalny poziom wód gruntowych oraz ewentualne strefy przemarzania. Zmienne te determinują rodzaj zastosowanego fundamentu oraz specyfikację betonu użytego do wylania głównych bloków.

Wymiary wyznaczane przez normy budowlane

Wytyczne dotyczące planowania bezpiecznej przestrzeni dla widzów precyzuje europejska norma PN-EN 13200-1. Dokument narzuca rygorystyczne wartości minimalne dla każdego pojedynczego krzesełka na stadionie. Szerokość siedziska musi wynosić co najmniej 45 centymetrów, natomiast jego użyteczna głębokość mieści się w przedziale od 35 do 45 centymetrów. Całkowita głębokość rzędu udostępnionego dla kibiców nie może spaść poniżej 80 centymetrów. Przepisy ustalają również, że minimalna szerokość wolnego przejścia między rzędami to dokładnie 40 centymetrów. Trzymanie się tych ścisłych wytycznych ułatwia późniejsze odbiory techniczne przeprowadzane przez straż pożarną oraz inspektorów nadzoru budowlanego.

Newralgiczne węzły konstrukcyjne

Odlane z betonu stopnice muszą bezpiecznie opierać się na żelbetowym lub stalowym szkielecie nośnym. Prefabrykowane elementy widowni współpracują z belkami, słupami i fundamentem poprzez dedykowane połączenia kotwione. Takie rozwiązanie gwarantuje bezpieczne przenoszenie ogromnych sił pionowych oraz poziomych w stronę gruntu. Trudne do wykonania punkty pojawiają się najczęściej w strefach styku podstopnic z tak zwanymi belkami zębatymi. Wyzwania montażowe występują również w miejscach łączenia ciężkich słupów z fundamentami. Prawidłowe ukształtowanie i zazbrojenie tych węzłów eliminuje ryzyko niebezpiecznej koncentracji naprężeń materiałowych.

Organizacja montażu i odporność na obciążenia

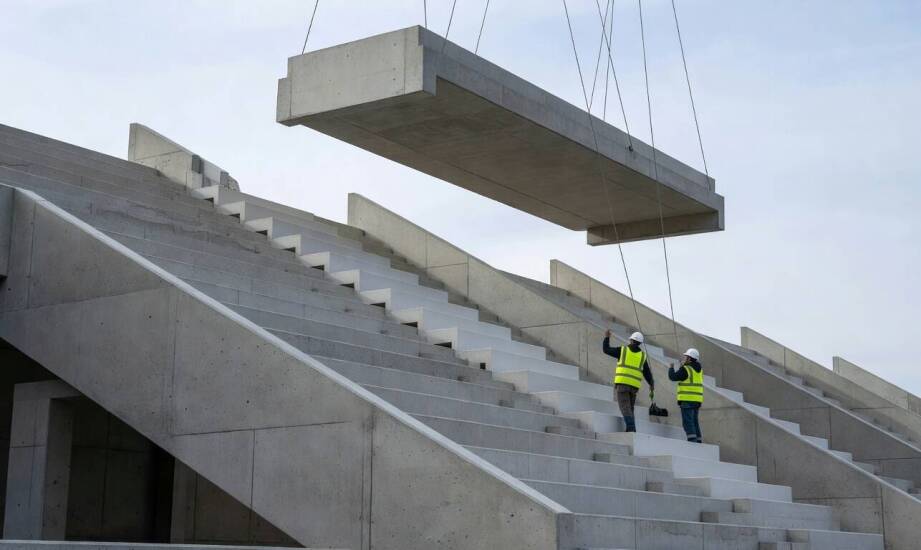

Prace na placu budowy startują od zaawansowanej niwelacji terenu oraz wylania stóp fundamentowych pod główne podpory areny. Kolejnym krokiem logistycznym jest sukcesywny transport wielkogabarytowych materiałów bezpośrednio z wytwórni. Podnoszenie i pozycjonowanie segmentów wymaga użycia dźwigów samojezdnych o sporym udźwigu, co wymusza wcześniejsze przygotowanie stabilnych dróg manewrowych wokół obiektu. Trybuny prefabrykowane, dostarczone na plac w docelowej formie, radykalnie skracają czas wynajmu ciężkich żurawi. Przestrzenna geometria całego układu podlega nieustannej weryfikacji przy pomocy optycznych i laserowych instrumentów geodezyjnych. Po ustawieniu bloków w wyznaczonych osiach ekipy monterskie stabilizują połączenia mechaniczne i wypełniają szczeliny dylatacyjne specjalistycznymi zaprawami o dużej wytrzymałości.

Obciążenia dynamiczne podczas użytkowania

Oddany do użytku obiekt sportowy pracuje w ekstremalnie trudnych warunkach fizycznych. Obciążenia dynamiczne generowane przez rytmiczny ruch tłumu wpływają bezpośrednio na trwałość całego ustroju nośnego. W masywnych konstrukcjach żelbetowych współczynnik tłumienia drgań osiąga zazwyczaj wartość około 1,3 procent. Autorzy projektu architektonicznego uwzględniają wysokie ryzyko wystąpienia rezonansu przy skoordynowanym zachowaniu tysięcy widzów. Powstające w ten sposób fale potrafią generować siły zagrażające stabilności najsztywniejszych połączeń ramy.

Równie niszczącym czynnikiem środowiskowym pozostaje woda opadowa. Stale zalegająca wilgoć drastycznie przyspiesza procesy korozyjne wewnątrz stalowego zbrojenia, co szybko osłabia nominalną nośność przekroju. Z powodu tych zagrożeń elementy zewnętrzne wymagają stosowania odpowiednio grubej otuliny betonowej oraz profesjonalnych zabezpieczeń powierzchniowych. Produkcja modułów pod zadaszeniem zakładu gwarantuje wysoką szczelność mieszanki betonowej, chroniąc pręty przed szybką degradacją.

Pomyślna realizacja infrastruktury sportowej wymaga traktowania budowy jako skomplikowanego systemu naczyń połączonych. Ostateczna bezawaryjność obiektu oraz terminowość oddania do użytku zależą od perfekcyjnej synchronizacji założeń projektowych, powtarzalnego procesu odlewania komponentów i precyzyjnego harmonogramu prac dźwigowych. Zgubienie rytmu między tymi trzema obszarami prowadzi do kosztownych przestojów na budowie oraz wymusza skomplikowane poprawki naprawcze. Użycie gotowych elementów żelbetowych pozwala zminimalizować ryzyko błędów wykonawczych, pod warunkiem rygorystycznego trzymania się procedur montażowych na każdym kroku inwestycji.
